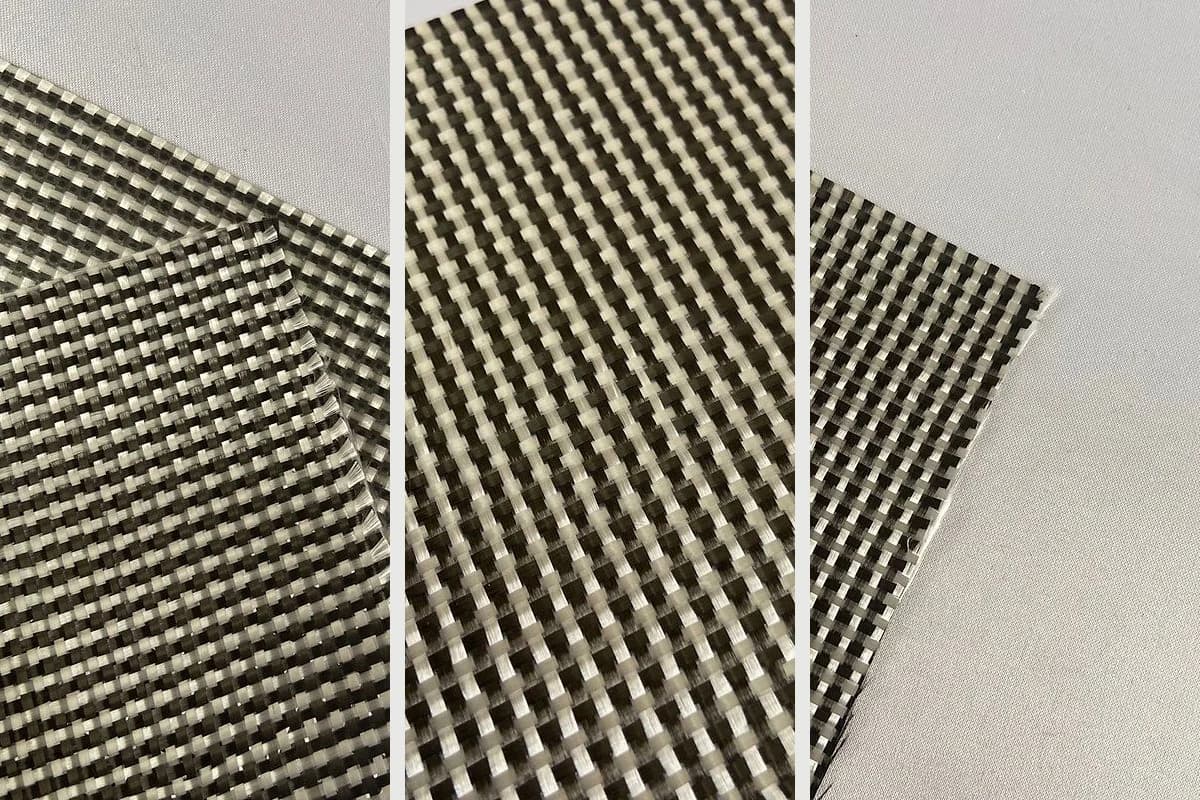

Guia de tow de fibra de carbono: 3K, 6K e 12K

As designações 3K, 6K e 12K indicam o número aproximado de filamentos agrupados em um tow de fibra de carbono. Sozinhas, elas não identificam grau da fibra, gramatura, ligamento, largura, sizing, espessura do laminado ou desempenho da peça acabada.

Essa distinção importa na compra. Pedir "tecido de carbono 3K" ainda deixa a maior parte do produto sem definição. Este guia mostra onde o tamanho do tow entra em uma especificação completa e como comparar ofertas sem tratar um valor K como universalmente melhor.

Referência rápida

O valor K é um campo da especificação, não uma classificação de desempenho. Dois tecidos com o mesmo tow podem diferir em quase todos os outros dados relevantes para a compra.

Filamento, tow, urdume e trama

Um filamento é uma fibra de carbono contínua. Um tow é um feixe com muitos filamentos fornecidos juntos. Na tecelagem, os tows são usados como fios e dispostos no urdume, no sentido longitudinal, e na trama, no sentido transversal.

A fabricante Toray define tow como um agrupamento de filamentos acondicionado em carretel ou bobina e usa a notação K para a contagem de filamentos. Essa referência confirma a definição básica, mas o comprador ainda precisa obter a construção e os dados do produto específico.

Como o tow participa da construção do tecido

O tamanho do tow altera a matéria têxtil disponível para a tecelagem. O resultado final também depende do espaçamento dos fios, do ligamento, das contagens de urdume e trama, da tensão, da abertura do tow, da gramatura e do acabamento.

Na compra, examine os resultados concretos:

• Escala do padrão: tow e espaçamento definem juntos o tamanho visual da trama.
• Cobertura: a abertura do tecido depende da construção completa, não apenas do número de filamentos.
• Gramatura: combinações diferentes de tow e densidade podem gerar gramaturas iguais ou distintas.
• Manuseio: estabilidade, conformabilidade, desfiamento e distorção dependem da construção total.
• Interação com a resina: sizing, abertura, ligamento e condições de processo afetam a impregnação.

Solicite uma amostra quando aparência ou manuseio forem importantes. Uma fotografia e o valor K não permitem aprovar a qualidade de um rolo.

O que 3K, 6K e 12K não informam

Grau da fibra

O tamanho do tow não identifica classe de tração, módulo, fabricante ou grau equivalente aprovado. Declare separadamente o grau ou a base de propriedades e não suponha que todo tow 3K tenha o mesmo precursor ou desempenho.

Ligamento

Tafetá, sarja, cetim e outras construções podem usar tows diferentes. O ligamento precisa ser especificado à parte. Consulte o guia de tafetá e sarja de carbono se essa decisão continuar em aberto.

Gramatura

GSM representa massa seca por unidade de área e não está codificado no valor K. Exija GSM nominal e a tolerância realmente controlada pelo projeto ou plano da qualidade.

Espessura curada

A espessura do tecido seco e a do laminado curado são medidas distintas. A segunda depende da sequência de camadas, fração de fibra, compactação, resina, processo e método de medição. Não converta diretamente um tow em espessura por camada.

Compatibilidade com a resina

O fornecedor deve identificar o sizing ou a base de compatibilidade para a resina prevista. Um mesmo valor K não comprova compatibilidade com epóxi, éster vinílica, poliéster, fenólica ou outra matriz.

Compare ofertas na mesma base

Se algum campo estiver vazio, as propostas podem não descrever materiais equivalentes. O menor preço não é comparável quando a definição do produto muda.

Quando estudar cada tamanho de tow

• Estude 3K quando for necessário um padrão visual mais fino ou uma construção existente o especificar.
• Estude 6K quando a construção aprovada ou a cadeia de fornecimento exigir esse fio.
• Estude 12K quando um tow mais largo fizer parte da arquitetura ou do processo pretendido.
• Mantenha a escolha aberta quando o requisito real for GSM, largura, processabilidade, superfície ou desempenho do laminado.

A escolha correta deve ser sustentada pela construção, pelos dados do fornecedor, pelo processo representativo e pelo plano de validação da peça.

A amostra deve corresponder à especificação

1. Confirme que a etiqueta e os dados correspondem ao grau e ao tow solicitados.
2. Registre ligamento, GSM, largura, superfície, bordas e apresentação do rolo.
3. Execute corte, conformação, impregnação e cura em uma geometria representativa.
4. Avalie o laminado ou a peça pelos métodos de aceitação do projeto.
5. Guarde uma amostra aprovada ou referência objetiva para comparar lotes futuros.

Não aprove apenas a aparência quando estrutura ou processo importarem, nem somente uma ficha quando manuseio e acabamento forem relevantes.

Modelo de RFQ para tecido de carbono

Material: tecido seco de fibra de carbono
Grau da fibra / equivalente aprovado:
Tow: 3K / 6K / 12K / outro
Construção de urdume e trama:
Ligamento:
GSM nominal e tolerância:
Largura útil e tolerância:
Sizing e resina prevista:
Processo: laminação manual / infusão / RTM / outro
Comprimento, tubete, emendas, embalagem e etiqueta:
Ficha, CoA, rastreabilidade ou relatório de inspeção requerido:
Quantidade de amostra e critérios de aprovação:
Quantidade do pedido e destino:

O guia de especificação de tecido de fibra de carbono explica cada campo. Quando estiver completa, leve a informação ao checklist de RFQ para reforços de compósitos.

Produto e caminho de validação

O catálogo atual da ZeYuSen Fiber inclui tecido híbrido carbono-vidro. Qualquer tow ou construção que não conste de uma página de produto deve ser confirmado, não presumido como disponível.

Para receber uma oferta comparável, envie todos os requisitos, incluindo resina, processo, dimensões, quantidade, documentos e plano de amostras. A aprovação final ainda exige dados do fornecedor e validação de um laminado representativo.

Fonte e limite das evidências

• Referência terminológica: Toray Carbon Fiber Terminology, consultada em 13 de julho de 2026.
• As declarações de disponibilidade se limitam ao catálogo atual da ZeYuSen Fiber.
• Este guia não afirma que um valor K garanta desempenho, processabilidade, disponibilidade ou resultados de busca.
